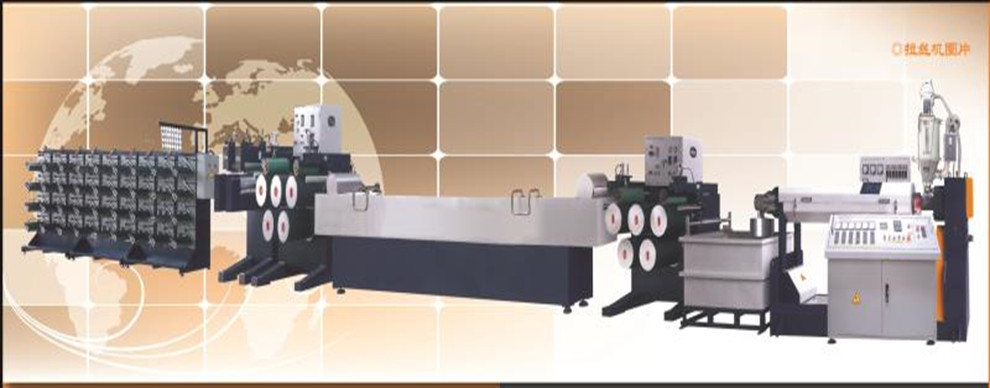

Máy kéo sợi mono

Thông số kỹ thuật này áp dụng cho Máy Ép đơn sợi nhựa (Mono Extruder Machine). Máy Ép đơn sợi nhựa được thiết kế để sản xuất bao FIBC (JUMBO BAGS).

A- Các thông số kỹ thuật chính

1. Đường kính trục vít: 85mm
2. Tỷ lệ chiều dài trên đường
kính: 29:1
3. Tốc độ trục vít: 0—120
vòng/phút
3. Công suất máy chủ: 45kw
4. Sản lượng: 2,8–3,2 tấn/ngày
(4000D)
5. Nháp nhiều lần: 10-12 lần
6. Số bobbin : 68 cọc
7.Kích thước sợi thành phẩm:
4000D ~ 5000D tốt nhất
8. Công suất lắp đặt: 142k

9. Kích thước: dài 37.5m x

10. rộng 2.1m x cao 2.5m

B- Cấu hình đơn vị:

1.  Máy nạp: máy nạp vít
2. Máy ép
3. Hộp số: hộp số dọc với bề mặt răng cưa cứng, bề mặt răng được mài phẳng,
4. Tỷ lệ truyền động 1:12.5
5.  Công suất động cơ: 45kw với điều chỉnh tốc độ biến tần
6. Đường kính trục vít: 85mm
7. Tỷ lệ chiều dài đường kính: 29:1
8.  Chất liệu trục vít: 38CrMoAl được xử lý nitrit hóa bề mặt
9.  Chất liệu thùng trục vít: 38CrMoAl được xử lý nitrit hóa bề mặt
10.  Thiết bị thay lõi màn hình: bộ lọc bền lâu
11.  Đầu khuôn: đầu khuôn vẽ dây 65 lỗ tròn
12. Công suất sưởi: 25.2kw
13. Sưởi thùng trục vít: 3.6kw×5=18kw (5 phần)
14. Sưởi sợi: 1.8kw
15. Sưởi bộ lọc: 3.6kw
16.  Sưởi đầu khuôn: 1.8kw
17. 8 bộ thiết bị điều khiển nhiệt tự động
18. 1 bộ thiết bị dò áp suất bộ lọc

 C- Thùng nước làm mát:

1. Kích thước: dài 1200mm x rộng 650mm x cao 800mm

D- Cái khuôn đầu tiên

1. Năm trục: hệ thống truyền động bánh răng vít thép
2.  Hộp giảm tốc: hộp giảm tốc bánh vít
3. Công suất động cơ: 5.5KW
4. Tỷ lệ truyền động: 1:60

 E. Thùng nước nóng

1. Kích thước: dài 5000mm x rộng 600mm x cao 1000mm
2. Ống sưởi: 9 phần
3. 1 bộ thiết bị điều khiển nhiệt tự động

 F. Cái khuôn thứ hai

1.  Năm trục: hệ thống truyền động bánh răng vít thép
2. Công suất động cơ: 15kw với điều chỉnh tốc độ biến tần
3. Hộp giảm tốc: hộp giảm tốc bánh vít thép cứng
4.  Thiết bị gây ấn mẫu
5.  Thiết bị trục kéo cao su
6. Công suất động cơ: 4kw với điều chỉnh tốc độ biến tần
7.  Hộp giảm tốc: hộp giảm tốc bánh vít thép cứng bề mặt răng cưa

G- Thiết bị cuộn sợi:

1. Cuộn sợi truyền động bằng đĩa với tốc độ cao
2.  Đường kính cuộn tối đa: 180mm
3. Kích thước cuộn: ф35 (bên trong) × 220mm
4. Số trục cuộn: 68 trục
